📈 附有 OD 光密度 vs. 波長圖，滑動圖片可查看。

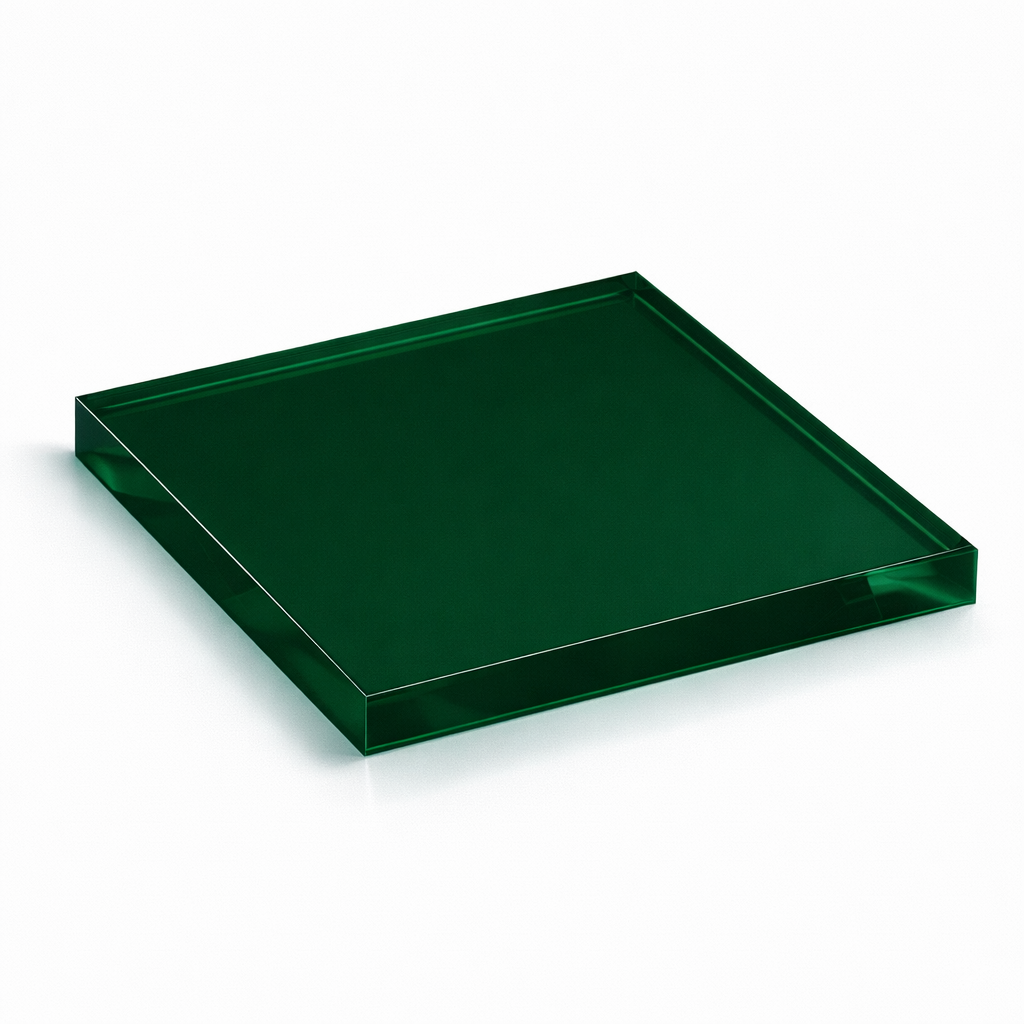

GC1064 強化系列雷射安全視窗（Reinforced Series）
GC1064 強化系列（Reinforced Series）是一款工業級雷射安全視窗，專為 1064 nm Nd:YAG 固態雷射、光纖雷射（Fiber Laser）及高功率二極體雷射提供高等級防護，特別適用於雷射焊接與高功率加工環境。
OD6+ 高等級雷射防護（OD6+ Laser Protection）
GC1064 採用光學等級墨綠色濾光基材，針對 940–1080 nm 紅外雷射波段具備 OD6+ 等級遮蔽能力。其中對 1064 nm 主波長的透射率幾乎為 0%，可有效阻絕高能量紅外雷射對人員眼睛與皮膚造成的潛在傷害，符合高風險工業雷射應用需求。
耐熱抗衝擊升級（Heat & Impact Resistant）
GC1064 屬於 強化系列（Reinforced Series），特別導入耐衝擊與耐高溫改質配方。相較一般壓克力材料，可有效抵抗 手持式雷射焊接 過程中產生的高溫金屬噴濺（Spatter）與長時間熱輻射累積，降低視窗熔融、變形或因熱應力導致炸裂的風險，大幅延長使用壽命並提升作業安全性。
焊接視野優化（Optimized Welding Visibility）
本濾光片具備約 11.4% 的可見光透射率（VLT）。深墨綠色基材可有效抑制焊接過程中刺眼的強烈弧光（Glare），在提供高效雷射防護的同時，仍能讓操作員清楚觀察熔池狀態，兼顧安全性與操作舒適度。
技術規格 Technical Specifications
| 項目 | 數值 / 說明 |
|---|---|
| 板材型號 | GC1064 強化型 (Reinforced Series) |
| 核心 OD 等級 | OD6+ @ 1064 nm (Nd:YAG / Fiber Laser) |
| 阻隔波段範圍 | 940 – 1080 nm (透光率趨近於 0%) |
| 透光率 (VLT) | ~ 11.4% (墨綠色，有效濾除焊接強光) |
| 材質技術 | 耐熱抗衝擊 PMMA (針對手持焊接噴濺強化，防爆裂) |
| 厚度選擇 | 標準 3mm – 30mm (依需求訂製) |
| 尺寸加工 | 支援 CNC 客製裁切、鑽孔 (最大母板 1220x2440mm) |
GC1064 技術規格 Technical Specifications
| SPECTRAL RANGE (光譜範圍) | WAVELENGTH (波長 nm) | OPTICAL DENSITY (光密度 OD) | NOTES (技術備註) |
|---|---|---|---|
| UV / Blue Light | 200 – 440 nm | OD 3+ | Block UV-A/B/C & High Energy Blue Light |
| Visible Range | 440 – 750 nm | VLT ~ 11.4% | Glare Reduction (濾除強光) 墨綠色基材，有效過濾焊接刺眼弧光，提升視覺舒適度 |
| NIR Protection | 940 – 1080 nm | OD 6+ | Core Protection (核心防護) 針對 Nd:YAG (1064nm)、光纖雷射 (Fiber)、二極體雷射 |
| Dimensions | Max 2000 x 4000 mm | Thickness: 3-30mm | Custom CNC Cutting Available (支援客製裁切) |
| Material Strength | Physical Prop. | Reinforced | Heat & Impact Resistant (耐熱防爆) 專為手持雷射焊接設計，抵抗高溫噴濺 (Spatter) |
適用波長與應用範圍 | GC1064 強化型雷射防護板
本產品採用 Reinforced Cast Acrylic (強化澆鑄壓克力) 製程，針對 1064nm 光纖雷射與手持焊接提供光學遮蔽與物理防爆雙重防護：
| 波長 (NM) | 常見設備類型 | 典型應用場景 | GC1064 阻隔與防護效益 |
|---|---|---|---|
| 200 – 440 nm (UV) | UV 固化機、雷射打標機 | 精密製程、UV膠硬化 |
OD3+ 基礎防護 有效阻隔有害紫外線與高能藍光，防止操作員長期暴露導致的光化學損傷。 |
| Visible Range (濾光) | 手持式雷射焊接機 (Handheld Welder) |
監控焊接熔池、對位觀察 |
VLT 11.4% 濾除強光 墨綠色基材能像太陽眼鏡般濾除焊接時刺眼的強烈弧光 (Glare)，提升視覺舒適度。 |
| 1064 nm (Nd:YAG) | Nd:YAG 固態雷射、雷射打標機 | 金屬打標、模具修補 |
OD6+ 核心防護 針對 1064nm 主波長提供趨近 0% 透光率的極致遮蔽，徹底阻絕紅外雷射傷害。 |
| Fiber Laser (光纖雷射) | 手持式雷射焊接機、切割機 | 金屬焊接 (不鏽鋼/鋁)、除鏽清洗 |
耐高溫防爆 (Anti-Spatter) 特殊強化改質基材，有效抵抗高溫金屬噴濺，防止視窗因熱應力而炸裂。 |
